Después de tener mucho tiempo sin
entradas, quiero retomar el blog con un poco más de desarrollo códigos ejemplos
y más cosas interesantes que he podido realizar en mi día a día.
En esta ocasión quiero realizar
un ejemplo para el cual pueda graficar
tablas, gráficas estadísticas utilizando
la librería de highcharts (https://www.highcharts.com/),
esta librería tiene muchas aplicaciones se puede usar en diferentes campos y es realmente
interesante para realizar todo tipo de tratamiento de data.
Este ejemplo se va a trabajar
sobre un proyecto realizado en visual studio 2015, pero se debe tener en cuenta
que se puede aplicar a cualquier tipo de proyecto en el cual se use javascript
y objetos JSON.
La idea con este código es poder
generar la cantidad de objetos JSON que sean necesarios desde el code behind usado y este sea procesado para
que se genere a nivel del cliente todas las gráficas requeridas.
Ejemplo:
1- Se debe crear el proyecto con el cual se va a trabajar, pra este caso un proyecto de webforms con aspx
2- En la pagina se importan las librerias que se se requiere para poder crear las graficas y todos los componentes visuales.
<script src="https://code.highcharts.com/highcharts.js"></script>3- En la pagina crear el contenedor principal de todo el proyecto
<script src="https://code.highcharts.com/highcharts-3d.js"></script>
<script src="https://code.highcharts.com/modules/exporting.js"></script>
<script src="Scripts/jquery-1.10.2.min.js"></script>
<script src="Scripts/App/TablayGraficas.js"></script>
<div id="contenedor">4- Crear el archivo js en el cual se va a tener todo el código necesario.
</div>
5- para este ejemplo se ha creado una variable que contiene la informacion que vamos a mostrar del lado del cliente; para este ejemplo hemos creado dos objetos JSON separados por *.
var objetocompleto = '[{"Manzana": "John","data": [5,3,4,7,2]},{"Manzana": "Pedro","data": [1,2,3,4,5]},{"Manzana": "Pablo","data": [0,10,3,9,15]},{"Manzana": "Andres","data": [3,4,3,9,12]},{"Manzana": "Ana","data": [3,4,3,9,12]}]*[{"Pera": "Juan","data": [2, 6, 8, 3, 1]},{"Pera": "Carlos","data": [10, 9, 8, 5, 2]}]*';6- Crear las funciones para realizar el tratamiento de la información y crear la cantidad de objetos necesarios a graficar, para este ejemplo se ha utilizado gráficas en 3D, gráficas en 2D, y pie.
7- Aquí dejo el código completo del js que se encarga de realizar todo el trabajo, al final del post dejo el enlace para donde se puede descargar el proyecto completo.
//variable para el grafico
var charter;
var objetocompleto = '[{"Manzana": "John","data": [5,3,4,7,2]},{"Manzana": "Pedro","data": [1,2,3,4,5]},{"Manzana": "Pablo","data": [0,10,3,9,15]},{"Manzana": "Andres","data": [3,4,3,9,12]},{"Manzana": "Ana","data": [3,4,3,9,12]}]*[{"Pera": "Juan","data": [2, 6, 8, 3, 1]},{"Pera": "Carlos","data": [10, 9, 8, 5, 2]}]*';
var valorgrafica = 1
$(document).ready(function () {
jscompleto(objetocompleto, valorgrafica);
});
//***********************************************************************************************************//
//** Función: recibe la data completa sin importar cuantos datatables reciba el c#, recibe un valor adicional para saber si la consulta lleva grafica o solo tablas
//** Parametros: objeto json con toda la data a graficar
//** Observacion:
//***********************************************************************************************************//
function jscompleto(objetocompleto, valorgrafica) {
var ultimo = objetocompleto.substring(0, objetocompleto.length - 1);
var arreglo = [];
var otroarreglo=[];
arreglo.push(ultimo.split("*"));
otroarreglo = arreglo[0];
var tamano = otroarreglo.length;
createtablecontent(tamano, valorgrafica);
for (var t = 0; t < otroarreglo.length; t++) {
var d = JSON.parse(otroarreglo[t]);
var contenedortabla = "#divTablaContainer" + t;
var contenedor = "container" + t;
var dataset = new Array();
if (valorgrafica == 0) {
buildHtmlTable(JSON.stringify(d), contenedortabla);
} else {
grafica(dataset, contenedor, contenedortabla, JSON.stringify(d));
}
}
}
//***********************************************************************************************************//
//** Función: Recibe los parametros necesarios para crear las tablas y las graficas por cada objeto JSON
//** Parametros: Recibe 4 parametro
//** - dataset: arreglo en el cual se guarda la data de cada grafica
//** - Contenedor: id del div donde se pinta la grafica
//** - contendortabla: id del div donde se debe pintar la tabla de cada grafica
//* - dat objeto json con la data que se debe procesar
//** Observacion:
//***********************************************************************************************************//
function grafica(dataset, contenedor,contenedortabla, data) {
var key = [];
key = GetKey(data);
var serie = [];
var nombreserie = [];
serie = series(dataset,data, key);
var arreglo = [];
for (var a = 0; a < dataset.length; a++) {
arreglo.push(dataset[a].toString().split(','));
}
var tmp = "";
var arr = [];
var longitud = arreglo[0].length;
for (var b = 0; b < arreglo.length; b++) {
tmp = "";
for (var a = 0; a < longitud; a++) {
tmp = tmp + arreglo[b][a].toString() + ",";
}
tmp = tmp.substring(0, tmp.length - 1);
arr.push(tmp);
}
// se genera el json con los nombres de las series
for (var j = 0; j < dataset.length; j++) {
nombreserie.push({ name: serie[j], data: [dataset[j].slice(0, -1)] });
}
var js = seriecompleta(nombreserie);
buildHtmlTable(data, contenedortabla);
var categorias = armarcategorias(key);
var Titulo = creartitulografico(key[0]);
//se debe llamar a la funcion que se quiera graficar
//creargraficogeneral(contenedor, Titulo, categorias, js);
graficadimensiones(contenedor, Titulo, categorias, js);
//pie();
}
//***********************************************************************************************************//
//** Función: funcion que crea las series en objetos JSON de acuerdo a las categorias requeridas
//** Parametros: Recibe 3 parametro
//** - dataset: arreglo en el cual se guarda la data de cada grafica
//** - key: array con el nombre de las categorias
//* - data objeto json con la data que se debe procesar
//** Observacion:
//***********************************************************************************************************//
function series(dataset,data, key) {
var series = [];
var NombreSeries = [];
series = JSON.parse(data);
var dato = [];
for (var i = 0; i < series.length; i++) {
NombreSeries.push(series[i][key[0]]);
}
for (var i = 0; i < series.length; i++) {
dato = "";
for (var j = 1; j < key.length; j++) {
dato = dato + series[i][key[j]] + ",";
}
dataset.push(dato);
}
var columnas = data.toString();
var temp = new Array();
temp = columnas.split(',');
var NombresEncabezado = [];
for (var i = 1; i < NombreSeries.length; i++) {
NombresEncabezado.push({ "data": NombreSeries[i] });
}
return NombreSeries;
}
//***********************************************************************************************************//
//** Función: Funcion para instanciar la creacion de la tabla de cada grafica dinamicamente
//** Parametros: Recibe 2 parametro
//** - myList: arreglo con la data que se debe mostrar en la tabla
//** - contenedortabla: id del div donde pintar la tabla
//** Observacion:
//***********************************************************************************************************//
function buildHtmlTable(myList, contenedortabla) {
var listas = JSON.parse(myList);
CreateTable(listas, contenedortabla);
}
//***********************************************************************************************************//
//** Función: Recibe los parametros necesarios para crear las tablas y las graficas por cada objeto JSON la ata debe ser parseada antes de iniciar la creacion de la tabla
//** Parametros: Recibe 2 parametro
//** - myList: arreglo con la data que se debe mostrar en la tabla
//** - contenedortabla: id del div donde se pintar la tabla
//** Observacion:
//***********************************************************************************************************//
function CreateTable(myList, Contenedor) {
var series = myList;
// Se extraen los valores para los encabezados
var col = [];
for (var i = 0; i < myList.length; i++) {
for (var key in myList[i]) {
if (col.indexOf(key) === -1) {
col.push(key);
}
}
}
//se crea la tlabla
var tabla = document.createElement("table");
//crear encabezado dinamico
$(Contenedor).empty();
$(Contenedor).append(tabla);
$(Contenedor).append("<thead>");
$(Contenedor).append("<tr>");
//$(Contenedor).append("<th style='width:200px;'></th>");
var array = Array.from(col);
for (var i = 0; i < array.length; i++) {
$(Contenedor).append("<th style='width:200px;text-align:center; vertical-align:middle;'>" + array[i].replace(/_/g, " ") + "</th>");
}
//se crea el contenido de la tabla
for (var j = 0; j < series.length; j++) {
$(Contenedor).append("<tr style='border:1px solid;'>");
for (var i = 0; i < col.length; i++) {
if (i == 0) {
$(Contenedor).append("<td style='border:1px solid;vertical-align:middle;'>" + series[j][col[i]] + "</td>");
} else {
$(Contenedor).append("<td style='border:1px solid;vertical-align:middle;text-align: center;'>" + series[j][col[i]] + "</td>");
}
}
$(Contenedor).append("</tr>");
}
$(Contenedor).append("</tr>");
$(Contenedor).append(" </thead>");
$(Contenedor).append("<tbody>");
$(Contenedor).append("</tbody>");
$(Contenedor).append("</table>");
$(Contenedor).show();
}
//***********************************************************************************************************//
//** Función: Se realiza la cracion del html necesario para mostrar las graficas y las tablas de acuerdo a la cantidad de datatables que se reciban del c#
//** Parametros: Recibe 1 parametro
//** - tamano: cantidad de los tr a crear en el html para la visualizacion de los informes
//** Observacion:
//***********************************************************************************************************//
function createtablecontent(tamano, valorgrafica) {
var Contenedor = "#contenedor";
var tabla = document.createElement("table");
$(Contenedor).append(tabla);
//se crea el contenido de la tabla
for (var j = 0; j < tamano; j++) {
$(Contenedor).append('<tr>');
$(Contenedor).append('<td >');
if (valorgrafica == 1) {
$(Contenedor).append('<div style="min-width: 550px; height: 400px; margin: 0 auto; display: block;" id="' + "container" + j + '">');
$(Contenedor).append('</div>');
$(Contenedor).append('<br/>');
$(Contenedor).append('<div class="dataTable" style="width: 100%; font-size: 8pt; vert-align: middle; display: block;" id="' + "divTablaContainer" + j + '">');
$(Contenedor).append('</td>');
$(Contenedor).append('</tr>');
$(Contenedor).append('<br/>');
}
else {
$(Contenedor).append('<div class="dataTable" style="width: 100%; font-size: 8pt; vert-align: middle; display: block;" id="' + "divTablaContainer" + j + '">');
$(Contenedor).append('</td>');
$(Contenedor).append('</tr>');
$(Contenedor).append('<br/>');
}
}
$(Contenedor).append('<tbody>');
$(Contenedor).append('</tbody>');
$(Contenedor).append('</table>');
$(Contenedor).show();
}
//***********************************************************************************************************//
//** Función: se sacan las llaves necesarias del objeto para crear las series y los encabezados necesarios para tablas y graficas
//** Parametros: Recibe 1 parametro
//** - data: objeto JSON a graficar
//** Observacion:
//***********************************************************************************************************//
function GetKey(data) {
var parseJSONResultado = jQuery.parseJSON(data);
var l = [];
var j = [];
l = parseJSONResultado[0];
for (var key in l) {
if (key === 'length' || !l.hasOwnProperty(key)) continue;
j.push(key);
}
return j;
}
//***********************************************************************************************************//
//** Función: se crean las series con los datos que se deben grqficar por categoria
//** Parametros: Recibe 1 parametro
//** - nombreserie: arreglo con las series a crear
//** Observacion:
//***********************************************************************************************************//
function seriecompleta(nombreserie) {
var prueba = JSON.stringify(nombreserie);
while (prueba.toString().indexOf('["') != -1)
prueba = prueba.toString().replace('["', '[');
while (prueba.toString().indexOf('"]') != -1)
prueba = prueba.toString().replace('"]', ']');
var js = jQuery.parseJSON(prueba);
return js;
}
//***********************************************************************************************************//
//** Función: se crean las categorias que debe tener cada grafica
//** Parametros: Recibe parametro
//** - key: arreglo con los nombres de cada categoria por cada objeto JSON
//** Observacion:
//***********************************************************************************************************//
function armarcategorias(key) {
var categorias = [];
for (var i = 1; i < key.length; i++) {
categorias.push(key[i]);
}
for (var a = 0; a < categorias.length; a++) {
categorias[a] = categorias[a].toString().replace('_', ' ');
categorias[a] = categorias[a].toString().replace('_', ' ');
}
return categorias;
}
//***********************************************************************************************************//
//** Función: se crea el titulo que se coloca al inicio de cada grafica
//** Parametros: Recibe 4 parametro
//** - key: arreglo con las llaves de los titulos
//** Observacion:
//***********************************************************************************************************//
function creartitulografico(key) {
var Titulo = key;
while (Titulo.toString().indexOf('_') != -1)
Titulo = Titulo.toString().replace('_', ' ');
return Titulo;
}
//***********************************************************************************************************//
//** Función: Funcion que se instancia para crear el grafico
//** Parametros: Recibe 4 parametro
//** - contenedor: el ID del div en el cual se va a graficar
//** - Titulo: titulo que se le va a cada colocar a la grafica
//** - categorias: las categorias que va a tener cada grafica
//* - js: la data que se va a graficar
//** Observacion:
//***********************************************************************************************************//
function creargraficogeneral(contenedor, Titulo, categorias, js) {
charter = $(function () {
Highcharts.chart(contenedor, {
chart: {
type: 'column'
},
title: {
text: Titulo
},
subtitle: {
text: ''
},
legend: {
enabled: false
},
xAxis: {
categories: categorias,
crosshair: true,
scrollbar: {
enabled: true
}
},
yAxis: {
min: 0,
title: {
text: 'Frutas'
}
},
tooltip: {
headerFormat: '<span style="font-size:10px">{point.key}</span><table>',
pointFormat: '<tr><td style="color:{series.color};padding:0">{series.name}: </td>' +
'<td style="padding:0">{point.y:.1f} Fruta</td></tr>',
footerFormat: '</table>',
shared: true,
useHTML: true
},
plotOptions: {
column: {
pointPadding: 0.2,
borderWidth: 0
},
series: {
enableMouseTracking: true
}
},
series: js
});
});
}

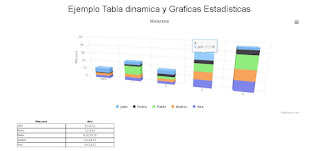

function graficadimensiones(contenedor, Titulo, categorias, js) {
Highcharts.chart(contenedor, {
chart: {
type: 'column',
options3d: {
enabled: true,
alpha: 15,
beta: 15,
viewDistance: 25,
depth: 40
}
},
title: {
text: Titulo
},
xAxis: {
categories: categorias
},
yAxis: {
allowDecimals: false,
min: 0,
title: {
text: Titulo
}
},
tooltip: {
headerFormat: '{point.key}<br>',
pointFormat: '<span style="color:{series.color}">\u25CF</span> {series.name}: {point.y} / {point.stackTotal}'
},
plotOptions: {
column: {
stacking: 'normal',
depth: 40
}
},
series: js
});
}
function pie() {
Highcharts.chart('contenedor', {
chart: {
plotBackgroundColor: null,
plotBorderWidth: null,
plotShadow: false,
type: 'pie'
},
title: {
text: 'Browser market shares January, 2015 to May, 2015'
},
tooltip: {
pointFormat: '{series.name}: {point.percentage:.1f}%'
},
plotOptions: {
pie: {
allowPointSelect: true,
cursor: 'pointer',
dataLabels: {
enabled: true,
format: '{point.name}: {point.percentage:.1f} %',
style: {
color: (Highcharts.theme && Highcharts.theme.contrastTextColor) || 'black'
}
}
}
},
series: [{
name: 'Brands',
colorByPoint: true,
data: [{
name: 'Microsoft Internet Explorer',
y: 56.33
}, {
name: 'Chrome',
y: 24.03,
sliced: true,
selected: true
}, {
name: 'Firefox',
y: 10.38
}, {
name: 'Safari',
y: 4.77
}, {
name: 'Opera',
y: 0.91
}, {
name: 'Proprietary or Undetectable',
y: 0.2
}]
}]
});
}
8- Imágenes con el resultado
Comentarios
Publicar un comentario
